Ленточная шлифовальная машина – очень полезный станок в мастерской. Фактически это электрический напильник. С помощью этого предмета очень удобно шлифовать различные предметы и материалы. Особой популярностью такие машины пользуются при изготовлении ножей. Стоимость таких машин пока еще довольно велика, так что есть смысл подумать о том, чтобы собрать ее своими руками. Сделать это можно не сложно и относительно дешево, а по мощности этого станка вполне хватит для различных бытовых работ.

В качестве основного силового элемента автор решил использовать маленькую болгарку. Стоят они относительно недорого, да и есть практически у каждого. Все что нужно, это собрать раму под болгарку, а также изготовить и установить колеса для шлифовального ремня. Все эти элементы собираются из практически бросовых материалов. Так, например, ведомые колесики изготавливаются из подшипников, на которые натягивается кусок шланга или чего-то подобного. Это быстро, просто, дешево и практично. А что касается ведущего вала, то тут автор решил использовать подножку для велосипеда, она как нельзя лучше подходит для этих целей. Итак, рассмотрим более подробно, как же изготовить такой станок.

Материалы и инструменты, которые использовал автор:

Список материалов:
– болгарка ;
– подножка для велосипеда (которые устанавливают на оси);
– листовая сталь;
– болты с гайками;
– квадратные трубы;
– пружинка;
– подшипники.

Список инструментов:
– тиски;
– молоток;
– дрель ;
– сварочный аппарат;
– гаечные ключи;
– рулетка.

Шаг первый. Изготовление кронштейна под болгарку
Первым делом изготовим кронштейн под болгарку. В этом плане все индивидуально, так как по своей форме все болгарки разные. Кронштейн делается из стальных пластин, которые гнуться в тисках в форме виде «П» и другой. Далее все эти детали надежно свариваются друг с другом. Суть кронштейна в том, чтобы он надежно удерживал болгарку. Помимо всего прочего, на кронштейне установлены регулировочные болты. При их закручивании или откручивании меняется угол расположения ведущего колеса, в итоге вы можете отцентрировать ремень. Сам кронштейн крепится к раме шарнирно, а еще он подпружинен, чтобы ремень имел нужное натяжение.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445800_1


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445794_2
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445762_3
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445803_4
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445800_5
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445824_6
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445770_7
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445762_8

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445820_9


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445741_10
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445749_11
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445814_12

Шаг третий. Изготовление рабочей плоскости
Рабочая плоскость это та часть конструкции, на которую вы будете опираться изделием при работе. Для ее изготовления понадобится листовая сталь. Изготавливаем три детали, а потом свариваем их вместе. Снаружи сварные швы нужно обязательно зачистить, иначе ремень будет быстро выходить из строя.

На концах детали сверлим отверстия, теперь вы можете установить ведомые колеса на свои места!

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445829_13


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445761_14
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445819_15
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445804_16
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445821_17
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445839_18

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445820_19


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445768_20
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445828_21
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445751_22
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445761_23
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445747_24

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445796_25


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445844_26
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445803_27
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445779_28
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445753_29

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445821_30

Шаг шестой. Завершающий этап сборки
В завершение приварите к основе опору, это будет ножка, которая не позволит станку опрокинуться при работе. Для этих целей отлично подойдет кусок стальной квадратной трубы. При желании к ней можно приклеить резиновые ножки.

Обязательным будет установка на станке «рабочего столика», об этот элемент вы будете упираться при шлифовке. Для этих целей будет вполне достаточно приварить кусок стальной пластины в нужном месте.
Вот и все, станок готов! В завершение его крайне желательно покрасить, чтобы металл не ржавел.

Читайте так же:  Декоративная штукатурка travertino красивые варианты отделки стен в интерьере

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445819_31


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445821_32
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fusamodelkina.ru%2Fuploads%2Fposts%2F2018-03%2Fmedium%2F1522445797_33

Шаг седьмой. Тестирование
Станок готов, можно приступать к работе! Запускам болгарку и при помощи регулировочных болтов настраиваем машину так, чтобы шлифовальный ремень находился строго по центру колес. Вот и все, теперь машину можно использовать. Автор без труда наточил кухонный топорик до такой степени, что он режет бумагу. Также машина без труда справляется с тем, чтобы сточить напильник, а это довольно твердый металл.

Вот и все, проект окончен, надеюсь, он вам понравился. Удачи и вдохновений при изготовлении собственных самоделок. Не забывайте делиться ими с нами.

Как сделать простой ленточный шлифовальный станок из болгарки своими руками

Как сделать простой ленточный шлифовальный станок из болгарки своими руками. Простой ленточный шлифовальный станок из болгарки. Электронапильник, он же ленточная шлифовальная машина – очень удобная штука при заточке, шлифовке и других видах обработки. Особой популярностью ленточные шлифовальные станки пользуются у мастеров, которые изготавливают ножи. С помощью него очень удобно и быстро шлифовать клинок, а вывести ровные скосы и наточить нож до состояния лезвия – вообще не проблема.

Сегодня мы рассмотрим, как сделать простой ленточный шлифовальный станок из болгарки. Этот станок имеет не очень широкую шлифовальную ленту, а предназначен в основном для ручной работы. Впрочем, вам никто не запрещает его закрепить и использовать как стационарный.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815819_1-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815810_2-min

Инструменты для изготовления такой насадки могут использоваться разные. Автор использовал довольно профессиональный набор инструментов – это токарный станок плюс сверлильный станок. Впрочем, можно обойтись и без них, если проявить смекалку.

Токарный станок будет нужен при изготовлении ведущего «шкива», который передает движение на шлифовальную ленту. Он делается из дерева. Вы можете просто зажать заготовку в патрон дрели или закрепить на валу болгарки.

Что касается сверлильного станка, то тут сложнее, автор с помощью него изготавливает крепежный кронштейн, а также вырезает ведущее колесо из дерева.

Материалы и инструменты, которые использовал автор для самоделки:

Список материалов:
– толстая стальная пластина;
– три подшипника;
– стальная ось;
– стальная пластина;
– стальные трубки (одна должна заходить в другую);
– пружина (для натяжения ремня);
– фанера;
– винты;
– длиная гайка (с резьбой как на валу болгарки);
– краска;
– эпоксидный клей.

Список инструментов:
– болгарка;
– митральная пила;
– плоскогубцы;
– сварка;
– сверлильный станок;
– метчик;
– дремель;
– рашпиль;
– наждачная бумага;
– токарный станок;
– тиски.

Процесс изготовления приспособления:

Шаг первый. Делаем крепежный кронштейн
Одним из самых сложных задач в этом деле является крепежного кронштейна, который удерживает всю конструкцию на болгарке. Он устанавливается вместо передней ручки болгарки. Впрочем, если у вас есть весь необходимый инструмент, то ничего сложного в этом нет. Вы можете пойти более простым путем при изготовлении этого кронштейна. К примеру, его можно сделать из обычной стальной пластины, согнув ее под размер, а потом к ней можно приварить еще одну пластину для крепления все конструкции. В общем, решений масса, рассмотрим, как это сделал автор.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815790_3-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815773_4-min

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815765_5-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815829_6-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815794_7-min

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815821_8-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815783_9-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815786_10-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815759_11-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815735_12-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815775_13-min

Снова обращаемся к помощи сверлильного станка и сверлим отверстие под стягивающий болт. После этого зажимаем заготовку в тиски и нарезаем метчиком резьбу под болт. В принципе, можно просто просверлить сквозное отверстие, а потом стянуть болтом с гайкой.

Читайте так же:  Сколько облицовочного кирпича в 1 кв. м кладки

Шаг второй. Делаем ведущее колесо
Ведущее колесо делается из фанеры, если она недостаточно толстая, можно использовать штук. Вырежьте нужно количество кругляков на сверлильном станке, а потом склейте и стяните винтами с обеих сторон для верности.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815807_14-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815829_15-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815804_16-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815743_17-min

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815744_18-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815790_19-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815817_20-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815759_21-min

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815792_22-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815775_23-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815803_24-min

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815747_25-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815831_26-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815752_27-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815739_28-min

Теперь можно переходить к шлифовке колеса. Зажимаем в токарном станке болт, а на него накручиваем колесо. Включаем станок и формируем профиль колеса. По центру оно должно быть большего диаметра, чем по краям. Благодаря этому условия шлифовальный ремень при работе не слетает с приспособления. Завершите работы с помощью наждачной бумаги.

Шаг третий. Носовая ось
В носовой части приспособления тоже находится колесо, то есть ведомое колесо. Оно сделано из трех подшипников. Под них вам нужно найти ось. Чтобы закрепить все это дело, берем пластину и сверлим в ней два отверстия чуть меньшего диаметра, чем выбранная ось. Смысл в том, чтобы потом напрессовать эти пластины на ось. Вырежьте две детали из пластины и обточите их, как сделал автор.

Напрессуйте пластины на ось при помощи тисков. Теперь вам останется приварить к ним сверху еще одну пластину. Пластины также приварите к оси с обеих сторон для надежности.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815788_29-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815760_30-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815809_31-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815741_32-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815817_33-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815760_34-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815743_35-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815833_36-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815777_37-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815740_38-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815743_39-min

Далее приварите к этой детали кусок трубы, она должна по диаметру быть чуть меньше, чем основная труба рамы. То есть одна труба должна заходить в другую.

Шаг четвертый. Рабочая плоскость
В качестве «рамы» используется кусок трубы. Приварите к нему металлическую пластину. На нее вы будете опираться при работе инструментом.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815748_40-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815762_41-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815833_42-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815814_43-min

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815821_44-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815822_45-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815804_46-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815761_47-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815751_48-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815793_49-min

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815775_50-min


Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815796_51-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815766_52-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815782_53-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815824_54-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815790_55-min
Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.oleor.ru%2Fuploads%2Fposts%2F2018-01%2Fmedium%2F1516815810_56-min

В основной трубе просверлите отверстие под болт. Берем болт с гайкой и затем гайку аккуратно привариваем напротив отверстия. Теперь, когда вы завернете болт, он будет удерживать внутреннюю трубу.

Шаг седьмой. Окончательная сборка
Теперь все можно собрать воедино. Возьмите отрезанный ранее кусочек трубы и с помощью него соедините кронштейн с основной конструкцией. Приварите хорошо, все должно быть надежно.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FKIyOoyI5lv8%2Fmqdefault

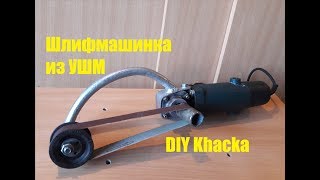

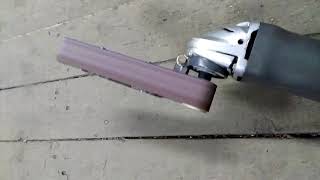

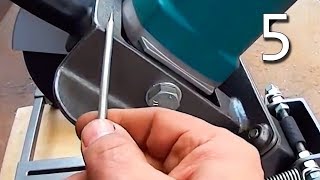

Шлифовальная машинка своими руками из дешевой ненужной УШМ. Angle grinder hack, large homemade power file belt. Группа в Вконтакт.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FhSRCHabJPi8%2Fmqdefault

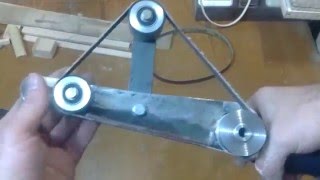

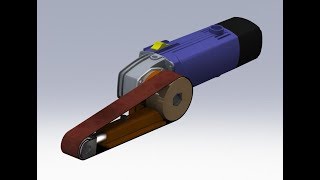

В этом видео я делаю самодельную ленточную шлифмашину из болгарки.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FdG0_rgviwb0%2Fmqdefault

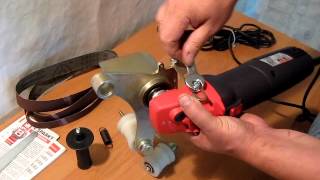

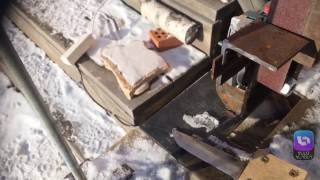

Крутая самоделка из ОБЫЧНОЙ БОЛГАРКИ / Сделайте и себе это простейшее приспособление

Сегодня я покажу Вам простейшее и универсальное приспособление которое вам обязательно пригодится. Желаю.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2F0W3odsvqYNM%2Fmqdefault

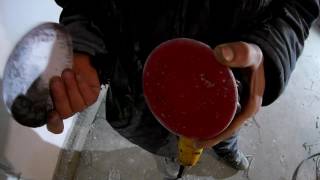

Подписаться на канал https://www.youtube.com/channel/UCSKFDuHinxK3AQsVDIl6sXQ?sub_confirmation=1.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FeIoxa3-81T4%2Fmqdefault

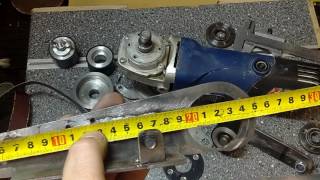

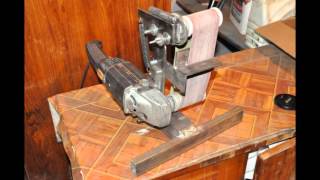

Реально крутой , самодельный универсальный станок из старой сгоревшей болгарки , своими руками.

Really cool , homemade universal machine from an old burned-out grinders with their hands. В этом видео показано , как из старой сгоревшей болгарки.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FgHjRkHeee1E%2Fmqdefault

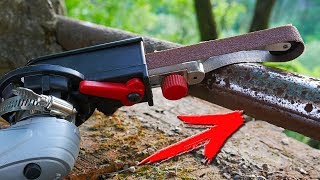

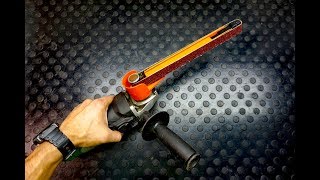

ИНТЕРЕСНЫЕ НАСАДКИ ДЛЯ БОЛГАРКИ СВОИМИ РУКАМИ! КРЕАТИВНЫЕ ИДЕИ УЛУЧШЕНИЯ ИНСТРУМЕНТА УШМ! РЕМОНТ

Проверяйте товары с AliRadar на компьютере http://bit.ly/2HkKa0t, а также Android http://bit.ly/2HAepOE и iOS http://bit.ly/2v9zwFh В этом видео.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2F9dWuK-A9VzQ%2Fmqdefault

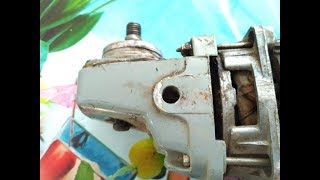

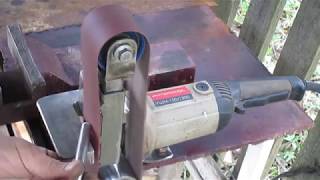

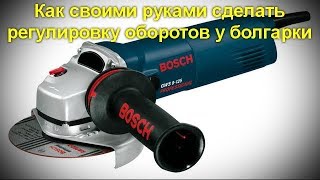

Как своими руками сделать регулировку оборотов у болгарки.

Как своими руками сделать регулировку оборотов у болгарки. #своими #руками #сделать #болгарка #регулятор.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FhM7ewas58IU%2Fmqdefault

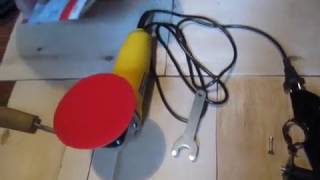

Смотрите краткий обзор шлифовального диска который можно поставить и на болгарку и на дрель. Шлифовальный.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2Fxa9F4gPyNpY%2Fmqdefault

Фонд помощи каналу: QIWI 89649774999 Гриндер из Болгарки(часть2): https://www.youtube.com/watch?v=mx-19jfao0w Гриндер вышел вполне функц.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FszSQkoeA-fA%2Fmqdefault

✔Полезная самоделка для ОБЫЧНОЙ БОЛГАРКИ из ОБЫЧНОЙ ПРОФИЛЬНОЙ ТРУБЫ

Сегодня я покажу Вам нереально крутую самоделку из обычной болгарки/Лучшие самоделки для гаража своими.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2Fxu8NSi-797k%2Fmqdefault

Самодельный ленточный гриндер из болгарки (УШМ 230). Своими руками. Belt Grinder

Самодельный ленточный гриндер из болгарки (УШМ 230) из труб и швеллеров. Ролики из муфты полипропиленовой.

Читайте так же:  Шлифовальные круги для болгарки виды и советы по использованию

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2F39Ngb9AQlGI%2Fmqdefault

Как сделать гриндер из болгарки? Размеры! Электронапильник!

В этом ролик я покажу как я создавал самодельный минигриндер (электронапильник)из простой болгарки. И покаж.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FUIK-ova7Ppw%2Fmqdefault

В этом ролике я покажу как я создавал самодельный минигриндер (электронапильник)из простой болгарки.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2Ffbx5PVLHGD8%2Fmqdefault

Почему нельзя полировать болгаркой (моё мнение) В чём разница между болгаркой и полировачной

Расскажу своё мнение о разнице между полировальной машиной и болгаркой. И почему нельзя полировать ЛКП.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FSjQVlj_mFuY%2Fmqdefault

Как можно применить сгоревшую болгарку в своем гараже !

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.samodelkindrug.ru%2Fwp-content%2Fuploads%2F2017%2F11%2Fxa1-6-620x372.jpg.pagespeed.ic.sbxSp0eKjt

Как сделать шлифовальный станок из болгарки своими руками

Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию самодельного шлифовального станка на базе болгарки УШМ. Шлифовальный ручной станок предназначен для очистки, шлифовки деревянных и металлических поверхностей, включает в себя роликовую систему с натяжителем и электродвигатель приводящий ролик и шлифовальную ленту в движение.

На сегодняшний день имеется огромный выбор подобного инструмента, но цена за качественный товар соответственная. Задача мастера состояла в том чтобы изготовить бюджетный, шлифовальный станок на базе углошлифовальной машинки УШМ, тоесть болгарку можно использовать по прямому назначению, так и совместно с шлифовальной платформой что довольно экономично и рационально.

На токарном станке были расточены алюминиевые валы 2 шт, запрессованы подшипники и вставлены оси, затем сварена рама с опорной площадкой для шлифовальной ленты, а так же подпружиненный механизм натяжения ленты. Так же мастер сделал крепление для болгарки, крутящий момент передается от УШМ на платформу через ременную передачу.

И так, давайте рассмотрим, что конкретно понадобится для сборки шлифовальной машинки из болгарки.

Материалы

  1. алюминиевая болванка (для валов)
  2. УШМ болгарка
  3. шлифовальная лента
  4. металл 3 мм
  5. пружина

Инструменты

  1. сварочный аппарат
  2. дрель
  3. УШМ (болгарка)
  4. уголок
  5. токарный станок
  6. линейка и маркер

Пошаговая инструкция по созданию шлифовального станка из болгарки своими руками.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.samodelkindrug.ru%2Fwp-content%2Fuploads%2F2017%2F11%2Fxa1-6.jpg.pagespeed.ic.nadytaVuVj

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.samodelkindrug.ru%2Fwp-content%2Fuploads%2F2017%2F11%2Fxa2-4.jpg.pagespeed.ic.ZFb7-RxnRz Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.samodelkindrug.ru%2Fwp-content%2Fuploads%2F2017%2F11%2Fxa3-4.jpg.pagespeed.ic._FKH3dtMPV Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.samodelkindrug.ru%2Fwp-content%2Fuploads%2F2017%2F11%2Fxa4-3.jpg.pagespeed.ic.R4lX7qv7CV Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.samodelkindrug.ru%2Fwp-content%2Fuploads%2F2017%2F11%2Fxa5-2.jpg.pagespeed.ic.RxsnBfNuRo Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.samodelkindrug.ru%2Fwp-content%2Fuploads%2F2017%2F11%2Fxa6-2.jpg.pagespeed.ic.EfBYOjCc8X Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.samodelkindrug.ru%2Fwp-content%2Fuploads%2F2017%2F11%2Fxa7-2.jpg.pagespeed.ic.wDH08h3axl Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Fwww.samodelkindrug.ru%2Fwp-content%2Fuploads%2F2017%2F11%2Fxa8-1.jpg.pagespeed.ic.Q7EeZjkmoLА теперь давайте посмотрим пошаговую видеоинструкцию по изготовлению шлифовального станка из болгарки своими руками. Приятного просмотра.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FhSRCHabJPi8%2Fmqdefault

В этом видео я делаю самодельную ленточную шлифмашину из болгарки.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FdG0_rgviwb0%2Fmqdefault

Крутая самоделка из ОБЫЧНОЙ БОЛГАРКИ / Сделайте и себе это простейшее приспособление

Сегодня я покажу Вам простейшее и универсальное приспособление которое вам обязательно пригодится. Желаю.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FG19idS026R0%2Fmqdefault

Гриндер из болгарки за 100 рублей ленточная шлифмашинка

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2F0W3odsvqYNM%2Fmqdefault

Подписаться на канал https://www.youtube.com/channel/UCSKFDuHinxK3AQsVDIl6sXQ?sub_confirmation=1.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2Fvu7p1XdEx8s%2Fmqdefault

Видео записано для темы форума Чипгуру.рф http://chipgu.ru/viewtopic.php?t=3678.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FS_1S9J7wPvc%2Fmqdefault

Используется лента длиной 533 мм, в качестве движителя используется болгарка SPARKY 900 Ватт, ролики изготовлены.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FKIyOoyI5lv8%2Fmqdefault

Шлифовальная машинка своими руками из дешевой ненужной УШМ. Angle grinder hack, large homemade power file belt. Группа в Вконтакт.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2Fxu8NSi-797k%2Fmqdefault

Самодельный ленточный гриндер из болгарки (УШМ 230). Своими руками. Belt Grinder

Самодельный ленточный гриндер из болгарки (УШМ 230) из труб и швеллеров. Ролики из муфты полипропиленовой.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FmlSp-EFWY50%2Fmqdefault

КРУТЫЕ НАСАДКИ НА БОЛГАРКУ СВОИМИ РУКАМИ! САМОДЕЛЬНЫЕ НАСАДКИ НА БОЛГАРКУ! КРЕАТИВНЫЕ ИДЕИ!

ИНТЕРЕСНЫЕ ИДЕИ И ИЗОБРЕТЕНИЯ Next IDEA РЕКОМЕНДУЮ. НЕОБЫЧНЫЕ ВЕЛОСИПЕДЫ https://www.youtube.com/watch?v=zBcWXWzLb68.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2F39Ngb9AQlGI%2Fmqdefault

Как сделать гриндер из болгарки? Размеры! Электронапильник!

В этом ролик я покажу как я создавал самодельный минигриндер (электронапильник)из простой болгарки. И покаж.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FG6GfpcAKaKE%2Fmqdefault

Как сделать из болгарки шлиф машину по дереву. Любую болгарку (как правило с посадочным диском 125 мм) и мощно.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2F-aEmVcmHfT4%2Fmqdefault

. как просто сделать профессиональную орбитальную шлифовальная машинка из ушм

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FsJX3eCSaFPI%2Fmqdefault

адаптер на болгарку для шлифовки и полировки труб AGPT 610 1S

Адаптер (насадка, приставка, для угловой шлифовальной машины – «болгарки») ленточный AGPT 610 1S предназначен.

Читайте так же:  Как сделать дисковый окучник своими руками

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FoWOLeEuJZCY%2Fmqdefault

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2Fuvwk8Z4qIjQ%2Fmqdefault

ГРИНДЕР ИЗ БОЛГАРКИ – Обзор Насадки на УШМ – Kanzawa Belt Sander 15

Сегодня я расскажу и покажу вам, наверное самую полезную приставку к Болгарке (УШМ), а именно, это приставка.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2Fs4Dd34Hy__w%2Fmqdefault

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FxtkpOxyXT1M%2Fmqdefault

обработкаДерева #обработкаМеталла #наждак #шлифовка #болгарка #приспособление #тюнинг #столярныеработы.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FgElK9l6fkWo%2Fmqdefault

Сделал приставку к болгарке под ленту 50Х610.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FeIoxa3-81T4%2Fmqdefault

Реально крутой , самодельный универсальный станок из старой сгоревшей болгарки , своими руками.

Really cool , homemade universal machine from an old burned-out grinders with their hands. В этом видео показано , как из старой сгоревшей болгарки.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2FuKU00bIXEK4%2Fmqdefault

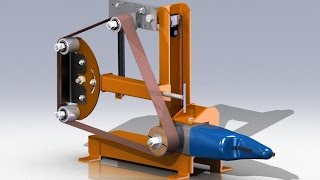

Ручной гриндер из болгарки.Чертежи.Angle grinder hack

3D-модель и чертежи ручного гриндера из болгарки. Angle grinder . Лента 533х30. Болгарка – УШМ Интерскол 150/750. Ролик.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=https%3A%2F%2Fimg.youtube.com%2Fvi%2F7-Vlpyjs6xM%2Fmqdefault

ЭТА ШЛИФ НАСАДКА НА БОЛГАРКУ И ТАКОЕ МОЖЕТ! КАК ОНА ВАМ? НАСАДКА НА УШМ

ЭТА ШЛИФ НАСАДКА НА БОЛГАРКУ И ТАКОЕ МОЖЕТ! КАК ОНА ВАМ? ПОЛЕЗНАЯ НАСАДКА НА УШМ НЕДОРОГО Всем привет. Пришл.

Когда работа с деревянной поверхностью подходит к завершению, наступает этап финишной шлифовки. Чтобы выполнить шлифовку без заусенцев, царапин, красиво закруглить острые углы любой детали, необходимо воспользоваться шлифовальной машинкой по дереву. Этот инструмент поможет выполнить шлифовку профессионально даже новичку, который впервые взял аппарат в руки. При наличии желания можно сделать шлифовальную машинку самостоятельно, используя лишь подручные средства.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Finstrument-blog.ru%2Fwp-content%2Fuploads%2F2016%2F07%2Fekscentrikovaja-shlifmashinka

Промышленностью выпускаются несколько видов машинок, отличающихся как конструктивно, так и по назначению. Вот основные из них:

  • Эксцентриковая или орбитальная, в этом случае подошва инструмента одновременно вращается вокруг своей оси и по некоторой орбите. Получается так, что каждый раз она проходит немного в другом месте, поэтому царапины и заусенцы затираются с каждым проходом все сильнее и сильнее.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Finstrument-blog.ru%2Fwp-content%2Fuploads%2F2016%2F07%2F17i579a59744a20e9.49261992

  • Вибрационная модель. Здесь рабочая подошва осуществляет возвратно-поступательные движения с частотой порядка 20000 движений в минуту. Именно за счет этих движений и происходит шлифовка.
  • Угловая шлифовальная машина, которую в народе принято называть «болгаркой». С помощью этого инструмента проводят грубую обработку деталей, крупных бревен и т.п. Для обработки применяются абразивные круги необходимой зернистости.
  • Ленточная шлифовальная машинка, которая обычно используется для работ на больших поверхностях. Конструктивно она представляет собой валики, приводимые в движение электродвигателем, на которые надета наждачная лента.

Изготовление ленточной шлифмашинки своими руками + (Видео)

Сделать ленточную шлифмашинку самостоятельно совсем не сложно, необходимо выполнить следующие этапы:

  • подобрать подходящие материалы и детали;
  • сделать надежную основу для закрепления инструмента;
  • установить подходящую столешницу;
  • закрепить вертикальные стойки с натяжителем и барабаном;
  • смонтировать мотор и барабаны;
  • закрепить наждачную ленту.

Чтобы обрабатывать довольно крупные детали и элементы необходимо изготовить крупную копию серийной шлифмашинки. Например, если взять электродвигатель мощностью 2 Квт или более мощный с частотой вращения ротора 1500 оборотов в минуту, то редуктор можно не ставить. Мощности такого двигателя вполне достаточно, чтобы вращать барабан порядка 20 см в диаметре и обрабатывать детали около 2 м.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Finstrument-blog.ru%2Fwp-content%2Fuploads%2F2016%2F07%2F66i579a59744a4248.54258274

Также можно использовать электрический двигатель от старой стиральной машинки. Станину в этом случае делают из толстого листа железа, подготовив место для установки мотора и тщательно закрепив его болтами для устранения вибрации. Конструкция такой машинки представляет собой 2 барабана, причем один из них зафиксирован, а второй может натягиваться и вращается на подшипниках вокруг оси. Основу для станка желательно выполнить из металла или нескольких листов толстой фанеры. Барабаны делают на токарном станке из ДСП. Лента нарезается из полотен наждачной бумаги шириной порядка 20 см и закрепляется на станине. Чем больше будут размеры стола, тем большие по размеру детали можно будет укладывать и обрабатывать в дальнейшем. Чертежи готовых изделий можно найти в сети.

Читайте так же:  Как сделать ремонт мотоблоков

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Finstrument-blog.ru%2Fwp-content%2Fuploads%2F2016%2F07%2F56i579a59744a65c3.31422580

Многие могут сказать, что «болгарка» это же и есть угловая шлифовальная машинка, однако тут скрываются некоторые тонкости. Следует иметь ввиду, что УШМ имеет очень высокие обороты и зачастую довольно приличный вес. Чтобы отполировать поверхность болгаркой необходимо иметь немалый опыт в этом деле и пользоваться специальными полировочными дисками и кругами. Шлифовальная машинка имеет намного меньшие обороты двигателя и вес. Для работы заводской шлифовальной машинкой не требуется определенного опыта и сноровки.

Самостоятельно сделать из болгарки хорошую шлифовальную машинку, не уступающую по своим параметрам заводской машинке, можно только путем доработки ее электрической схемы, путем монтажа регулятора на более низкие обороты и путем применения специальных шлифовальных насадок.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Finstrument-blog.ru%2Fwp-content%2Fuploads%2F2016%2F07%2F15i579a59744a8432.29897062

Чтобы превратить обычную, бытовую электрическую дрель в шлифовальную машинку нужно оснастить ее специальной насадкой – рабочим барабаном или специальной опорной тарелкой, в зависимости от поставленной задачи.

Опорная или шлифовальная тарелка представляет собой пластиковую или резиновую основу с наклеенной наждачной бумагой и хвостовиком для зажима в патрон дрели. Тарелки с гибким валом подходят для работы с незакрепленной дрелью, а с жестким лучше применять только для хорошо закрепленной дрели.

Шлифовальные барабаны для бытовой дрели конструктивно представляют собой обычный цилиндр, хвостовик и наклеенную на цилиндр наждачную бумагу. При использовании барабанов рабочая поверхность шлифмашинки располагается параллельно оси вращения.

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Finstrument-blog.ru%2Fwp-content%2Fuploads%2F2016%2F07%2F24i579a59744aa753.85236999

В настоящее время сделать орбитальную машинку своими руками можно только из поломанной орбитальной машинки. Связано это со сложным устройством вращения рабочего диска, повторить которое самостоятельно довольно проблематично. Также следует иметь ввиду, что изготовленная специализированной фирмой машинка будет стоить не слишком много, а сделать ее своими руками будет очень сложно и займет много времени.

Делаем шлифмашинку из компьютерного винчестера + (Видео)

Изображение - Делаем ленточную шлифовальную машину из болгарки proxy?url=http%3A%2F%2Finstrument-blog.ru%2Fwp-content%2Fuploads%2F2016%2F07%2F53i579a59744ac771.45168776

Любой, отслуживший свое жесткий диск можно переделать в миниатюрную шлифовальную машинку. Для этого необходимо выполнить следующие шаги:

  • полностью разобрать винчестер и убрать из корпуса все, что расположено слева от магнитных дисков;
  • вырезать рабочий круг из наждачной бумаги, сделать по центру круга отверстие для шпинделя;
  • наклеить на вращающийся диск винчестера несколько полосок двустороннего скотча и закрепить на нем наждачную бумагу;
  • сделать защитный экран, защищающий глаза от возможного вылета изготовленного наждачного диска;
  • подключить готовую конструкцию к блоку питания от компьютера и пользоваться.

Конечно такая конструкция не обладает высокой мощностью, но заточить небольшой нож или ножницы вполне возможно.

Изображение - Делаем ленточную шлифовальную машину из болгарки 3654992
Автор статьи: Борис Купинов

Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.

Обо мнеОбратная связь
Оцените статью:
Оценка 3.8 проголосовавших: 16

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
