Водомерный узел – это. Определение, назначение, виды, установка и монтаж согласно строительным нормам и правилам

Природные ресурсы планеты Земля отнюдь не безграничны. Ученые работают над созданием искусственных заменителей, государственные деятели ограничивают расход ресурсов на законодательном уровне, а неравнодушные обыватели пытаются не допустить расточительства в отдельно взятой семье. Постепенно для всех категорий граждан становится актуальным грамотное использование природных богатств. В целях предотвращения неэффективного расходования водных ресурсов в большинстве развитых стран принято устанавливать водомерный узел со счетчиком.

Чтобы понять принцип действия системы, состоящей из множества частей, нужно знать ее устройство. Водомерный узел – это определенный участок водопровода, включающий в себя:

• счетчик;
• кран;
• фильтр;
• соединительные элементы;
• запорную арматуру;
• компенсационные трубы.

Устанавливаемые счетчики разделяют на турбинные и крыльчатые. В обоих вариантах текущая вода способствует вращению вертушки, которая находится в корпусе счетчика. С помощью специального механизма количество вращений преобразуется в объем пропущенной жидкости и отражается на специальном табло.

Если крыльчатые приборы допускаются к установке только на горизонтальных участках труб, то турбинные возможны к использованию и при вертикальной подаче.

Запорная арматура регулирует доступ воды из внешней магистрали и перекрывает ее в случае необходимости. Контрольно-спусковой кран позволяет сливать воду из внутренней системы, фильтр не допускает ее загрязнения. Соединительные элементы и компенсационные трубы обеспечивают бесперебойную работу узла в обычном и внештатном режиме.

Типовые водомерные узлы разделяют на:

• простые устройства, используемые для питья и в бытовых целях;
• узлы с обводной линией для подключения системы пожаротушения в промышленных масштабах;
• систему с двойным вводом для хозяйственных нужд и тушения пожаров;
• специальные узлы по альбому центра измерения расхода воды (ЦИРВ).

Простые узлы применяются в квартирах многоэтажек и в частных жилых домах. Поскольку оплата потребляемой жидкости при отсутствии счетчика осуществляется по завышенным показателям, установка водомерного узла – это существенная экономия бюджета на длительную перспективу. Норма расхода воды, рассчитанная для физических лиц, составляет порядка 5 кубов в месяц, в то время как фактическая цифра обычно не превышает 3 кубометров. Кроме того, потребители, установившие прибор учета, перестают бездумно лить воду. Так сокращение финансовых затрат ведет к мировой экономии природных ресурсов.

Сложные водомерные системы применяются в производственных целях, где также осуществляют учет расхода воды и не допускают излишней траты денежных средств.

Несмотря на то что дополнительные расходы – обязательный атрибут монтажа сложного водомерного узла, это действие необходимо осуществлять в промышленных зданиях и строениях.

Расходование природных ресурсов без учета количества потребления наказывается штрафами. А в некоторых случаях отсутствие узла с запасной линией может привести к человеческим жертвам.

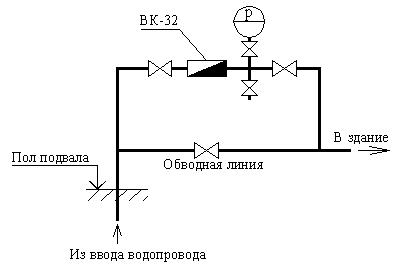

Основными функциями водомерного узла с обводной линией специалисты называют:

1. Доставку дополнительного объема жидкости во внутреннюю водопроводную систему за счет открытия байпасной трубы при необходимости тушения пожара.
2. Замену основной линии в случае снятия счетчика по причине неисправности, поверки или ремонта.

Обязательным условием монтирования обводки является подбор трубы большего диаметра, чем та, на которой установлен счетчик. Запасная линия должна иметь пропускную способность, необходимую для пожаротушения конкретного помещения.

Осуществить монтаж водомерного узла согласно строительным нормам и правилам без привлечения специалистов сложно, но возможно. Необходимо вооружиться его составными частями, а именно: счетчиком, обратным клапаном, фильтром и накладными гайками.

Сборку узла осуществляют с учетом меток, указывающих направление движущейся воды. С острой стороны стрелки гайки прикручиваются к фильтру, а с тупой – к обратному клапану. Уплотнение соединения осуществляется с помощью прокладок из резины подходящего диаметра без дополнительной подмотки паклей.

Стрелка на корпусе счетного устройства подскажет направление соединения. Запчасти прикручивают к счетчику с двух сторон, согласно меткам, применяя гайки и уплотнительные элементы.

Противоположное движение водной массы в различных частях узла приведет к неправильной работе счетчика. Возможно также прекращение поступления жидкости во внутреннюю систему водоснабжения.

Поскольку водомерный узел – это не самая простая техническая система, существует ряд определенных правил:

1. Врезку осуществляют на действующих водопроводах, работающих продолжительное время.
2. Обязательным условием является проведение промывки и опрессовки труб.
3. Конструкция устанавливается только в теплом и сухом помещении.
4. Необходимо обеспечение доступа для ремонта и визуального осмотра водомерного узла.
5. Счетчик рекомендуется монтировать на прямом участке трубы, равном восьми его диаметрам, на высоте от 30 см до 1 метра.
6. Расстояние до стены не должно быть менее 4 см.

Имея специальные приспособления, установить счетчик не сложно. Легче всего врезать устройство в металлопластиковую трубу, она легко поддается любому ножу. Для труб из полипропилена необходим только паяльник. Сложнее всего произвести установку водомерного узла на металлическое основание. Здесь понадобится инструмент для нарезания резьбы и труб, а также определенные знания и умения.

В любом случае последовательность действий при врезке измерительного узла состоит из нескольких этапов:

1. Закрытие доступа водного потока с помощью перекрывающего крана.
2. Надрез трубы в месте установки.
3. Соединение собранного отдельно узла с краном, отсекающим доступ воды.
4. Разметка трубы в месте будущего соединения с обратной стороны.
5. Отрез излишней длины водопровода.
6. Нарезка резьбы на системной части или установка дополнительного фитинга.
7. Отсоединение обратного клапана от водомерного узла и прикручивание его к общей трубе.
8. Повторное соединение счетчика с клапаном.
9. Открытие крана доступа воды и осмотр всех резьбовых соединений на предмет течи.



Отсутствие протекания и отображение информации на табло счетчика говорит о правильной установке узла.

Таким образом, грамотный хозяин, имеющий навыки работы с трубами или осуществляющий врезку счетчика впервые, вполне справится с заданием. А помогут ему в этом несколько специальных приспособлений, рядовой инструмент и информация, содержащаяся в технической литературе или в данной статье.

Водомерные узлы – это устройства, которое совсем недавно сделали обязательным для установки в каждом доме. Оно позволяет замерять расход воды, для дальнейшего расчета оплаты за коммунальные услуги. В этом случае компания, которая оказывает услуги по водоснабжению, имеет возможность объективно контролировать количество используемой потребителями воды и более четко планировать свою хозяйственную деятельность. Конечным потребителям обладание подобным техническим средством дает возможность объективного контроля потребления воды и возможность экономить личные средства на основе анализа расхода жидкости за определенные период.

Давайте более подробно рассмотрим устройство и принцип работы данного технического прибора. Это устройство состоит из прибора для измерения расхода воды, запорной арматуры, специального фильтра, компенсационное патрубки, обвязки счетчиков и дополнительных элементов, которые соединяют конструкцию. Современные водомеры могут быть 1 или второго типа. К первому относят использование без пожарно-резервной линии, а второе с ее использованием.

Водомерный узел является важнейшей составляющей любой системы водоснабжения. Это счетчик, который считает количество воды проходящей по трубам.

Это устройство используется для подсчета объема воды, которая потребляется для обеспечения бытовых или промышленных нужд потребителя. Водомеры бывают следующих типов: электромагнитные, ультразвуковые, тахометрические, а также вихревые. Самыми популярными на сегодняшний день являются тахометрические.

Это такой вид водомера, который устанавливается непосредственно в трубах с диаметром до 300 мм. Тахометрический счетчик бывает крыльчатым, турбинным или же смешанным.

Крыльчатые водомеры предназначены для работы на водомерном узле, с подведенным к нему трубопроводом диаметром не более 300 мм. Они идеально подходят для установки в не больших зданиях или цехах, так как их конструкция предусматривает только подсчет малого количества воды. Такие водомеры монтируют на горизонтальных участках.

Турбинные водомеры подойдут для установки в обвязочного узла в местах, где вода расходуется в крупных масштабах. Вращение вертушки-измерителя выполняется параллельно течению жидкости в трубе.

Комбинированный водомер – это уникальная конструкция, которая сочетает в себе турбинный и крыльчатый водомер сразу. Он отлично подходит для установки в трубопроводах, где происходят постоянные скачки расхода воды.

Тахометрические счетчики в свою очередь делятся еще и по способу подачи воды к вертушке. Они могут быть одно или многоструйными.

Водомерный узел с одноструйным счетчиком устроен следующим образом: поток воды вращает пружину, которая движется около крыльчатки. А вот многоструйные счетчики работают немного иначе: вода идет одним потоком, а затем делится на несколько потоков, которые подаются к поверхности лопасти, это приводит ее в движение. У многоструйного счетчика показания получаются более точными, чем у одноструйного и проработает он гораздо дольше. Посмотреть каталог счетчиков воды.

Рекомендуется проводить монтаж водомерной системы в уже работающем водопроводе, который заполнен водой и прошел промывку, а также опрессовку.

Во время и после установки узел должен располагаться в теплом и сухом помещении. Водяные счетчики, которые устанавливаются в здании должны располагаться в таком месте, где можно будет легко посмотреть показатели. Сам водомерный узел обычно размещается в подвале здания, на лестнице или других местах общего пользования в здании.

Самостоятельно осуществлять монтаж водомерной системы не рекомендуется, это довольно сложная процедура, которая требует внимания специалиста, знающего все тонкости работы устройства. Наш сотрудник оперативно установит вам водомерную систему и предоставит гарантию на проделанную работу. Особого внимания потребует установка обвязочного узла, которые обеспечит бесперебойную работу системы, а конкретно терморегулирование.

Комплексный монтаж водомерного узла состоит из следующих услуг:

• качественная бесплатная консультация от наших специалистов;
• бесплатный вызов специалиста, которой приедет на место и составит план выполнения работ;
• подготовка счетчиков к проведению пломбирования;
• согласование условий в одном договоре;
• на все выполненные работы предоставляется гарантия;
• закупка специалистами нашей компании приборов и материалов, которые понадобятся для подключения системы;
• монтаж водомерного узла, которые подбирается в зависимости от оборудования.
• дальнейшее техническое обслуживание.

После завершения монтажа необходимо проверить правильность работы счетчика. после этого выдается заключение, которое разрешает использовать устройство на сегодняшний день.

У нас можно приобрести:

Чтобы заказть водомерный узел, Вам необходимо заполнить опросный лист.

Водомерными узлами называют специальное оборудование, относительно недавно включенное в список обязательных устройств, монтируемых в каждом жилище (частном доме или квартире). С его помощью осуществляются замеры расхода воды, в соответствии с которыми происходит расчет за коммунальные услуги.

Примечателен тот факт, что компания, предоставляющая водоснабжения для дома, имеет право самостоятельно регулировать функционирование водомерного узла, контролировать правильность его работы и следить за отсутствием каких-либо нарушений. Что касается абонента, в доме которого расположен данный узел, то он получает возможность контролировать потреблением воды и планировать ее расход таким образом, чтобы существенно экономить личные средства.

Для начала стоит подробно рассмотреть принцип работы оборудования. Главным действующим элементом является прибор, измеряющий расход воды. К нему подключаются запорная арматура, фильтр, компенсаторы, различные патрубки, обвязки счетчиков и т. д. Водомеры делятся на два типа: устройства первого не оснащены пожарно-резервной линией, второго – устанавливаются вместе с ней.

На сегодня водомерный узел – важнейший элемент любой трубопроводной системы. Только с его помощью можно подсчитать количество, которое проходит по трубам. Он позволит вам сэкономить на водоснабжении, особенно в тех случаях, когда в квартире ею пользуются реже. Вам не придется платить баснословные деньги за то, чем вы и вовсе не пользовались, уехав, к примеру, на отдых, но при этом для подключения устройства нужны различные элементы трубопроводной арматуры, в том числе фланцевые клиновые задвижки с выдвижным шпинделем.



Существует несколько типов водомерных узлов:

• электромагнитные;
• тахометрические;
• ультразвуковые;
• вихревые.

Наибольшим спросом пользуются тахометрические водомеры. Размещаются они в трубопроводах, диаметр которых не превышает 300 мм. Делятся на крыльчатые, турбинные и смешанные. Первые идеальные для монтажа на небольших объектах, причем установка осуществляется исключительно на горизонтальных частях системы. Вторые используются для подсчета расхода воды на объектах, где она потребляется в больших объемах. Комбинированные водомеры уникальны и сочетают в себе устройство турбинного и крыльчатого изделий. Это хороший вариант в системах водоснабжения, где вода потребляется скачкообразно.

Начертите схемы водомерных узлов. Опишите оборудование водомерных узлов и типы водосчетчиков

Задание № 2

Водомерный узел — это участок водопроводной трубы непосредственно после ввода водопровода, который имеет водомер, манометр, запорную арматуру и обводную линию. Водомерный узел надлежит устанавливать у наружной стены здания в удобном и легкодоступном помещении с искусственным или естественным освещением и температурой воздуха не ниже +5 °С согласно СНиП 2.04.01-85. Обводная линия водомерного узла обычно закрыта, а арматура на ней опломбирована. Это необходимо для учёта воды через водомер. Достоверность показаний водомера можно проверить с помощью контрольного крана-вентиля, установленного после него.

Водосчетчик – это прибор, предназначенный для измерения количества воды (объема или массы), протекающей через поперечное сечение трубопровода. Водосчетчики по принципу действия можно разделить на тахометрические(в основе работы лежит помещенная в поток жидкости турбинка или крыльчатка, которая связана со счетным механизмом), вихревые, ультразвуковые, электромагнитные (используются в промышленности) – отличаются от тахометрических наличием электронных устройств и отсутствием подвижных частей. По конструктивному исполнению они подразделяются на раздельные и компактные. По количеству обслуживаемых трубопроводов счетчики воды делятся на одноканальные, двухканальные и многоканальные.

Виды Счетчиков Воды:

Одноструйные – это сухоходный одноструйный счетчик воды, принцип работы которого основан на измерении числа оборотов крыльчатки, вращающейся под действием единого потока воды в трубопроводе. Вращение крыльчатки передается на индикаторное устройство посредством магнитных муфт. Счетный механизм сухоходного счетчика защищен от воздействия воды, что обеспечивает долговременную стабильность измерений.

Многоструйные – данные счетчики отличаются от одноструйных тем, что поток воды перед попаданием на лопасть крыльчатки делится на несколько струй. Благодаря этому значительно снижается погрешность турбулентности потока.

Вентильные – принцип работы данного сухоходного счетчика аналогичен вышеописанным приборам: поток воды по специальному каналу поступает в расходомерную камеру и отводится далее в систему водоснабжения. Конструкцией прибора предусмотрена возможность установки вентиля внутри счетчика, что позволяет отключать воду. По этой функции счетчик получил название “вентильный”.

Турбинные – механические счетчики для измерения потребления холодной или горячей воды для систем водснабжения различного типа, систем автоматического контроля, регулирования и управления технологическими процессами и других сферах деятельности, требующих учета потребляемой воды. Устанавливаются на входах систем водоснабжения промышленных предприятий, многоэтажных домов и в системе водоканалов.

Водомерные узлы и устройства для измерения расходуемой воды

Различают водомерные узлы простые (без обводной линии) и с обводной линией (рисунок выше), на которой устанавливают оп­ломбированную задвижку в закрытом положении. Водомер­ный узел с обводной линией применяют при наличии одного ввода, а также в тех случаях, когда устройство для измерения количества расходуемой воды не рассчитано на пропуск по­жарного расхода. При этом на обводной линии устанавливают электрозадвижку, которая открывается автоматически при пуске противопожарного насоса. Запорную арматуру устанав­ливают до измерительного устройства и после него, что обес­печивает возможность его замены или проверки правильности его показаний, а также отключения внутренней водопровод­ной сети от ввода и ее опорожнения.

Контрольно-спускной кран (или патрубок с пробкой) служит для спуска воды из сети внутреннего водопровода, контроля давления (располагаемого напора), проверки правильности показаний измерительного устройства и обнаружения утечки воды в системе.

Скоростные крыльчатые и турбинные счетчики воды уста­навливают для измерения количества воды на вводах внутрен­него водопровода. Движение воды приводит во вращение вер­тушку (турбинку), размещенную в корпусе счетчика. Угловая скорость вращения вертушки пропорциональна скорости движе­ния воды. Передаточный и счетный механизмы передают и сум­мируют обороты вертушки (турбинки), и на циферблатах фикси­руется объем жидкости, прошедшей через счетчик. При учете расхода воды на хозяйственно-питьевые нужды потери напора в крыльчатых счетчиках не должны превышать 0,025 МПа (2,5 м вод. ст.), а в турбинных счетчиках – 0,01 МПа (1 м вод. ст.).

Крыльчатые счетчики воды изготовляют внутренним диа­метром (калибром) до 40 мм включительно. Ось вращения крыльчатки у этих счетчиков перпендикулярна направлению движения воды. В зависимости от способа подвода воды к крыльчатке различают одно- и многоструйные счетчики воды. Крыльчатые счетчики можно устанавливать только на гори­зонтальных участках трубопроводов с резьбовым соединени­ем, причем их устанавливают по уровню горизонтально, так как на точность их работы влияет их монтажное положение.

Турбинные счётчики воды отличаются от крыльчатых тем, что ось вращения вертушки (турбинки) у них параллельна на­правлению движения воды. Счетный механизм соединен с вертушкой червячной передачей. Турбинные водосчетчики можно монтировать в любом положении; при вертикальной установке вода должна подаваться снизу вверх. Счетчики при­соединяют на фланцах к трубопроводам, находящимся в лю­бом положении (горизонтальном, вертикальном или наклон­ном), с направлением движения воды снизу вверх. Турбинные счетчики выпускаются калибров от 50 до 200 мм.

Скоростные комбинированные счетчики воды устанавливают при неравномерном водопотреблении и резких колебаниях расходов воды в здании для учета малых и больших расходов. Эти счетчики состоят из двух счетчиков – малого (крыльчатого) и большого (турбинного).



При подборе счетчика воды учитывают его гидрометриче­ские характеристики (предел чувствительности, область учета, характерный расход), а также допустимые потери напора и ус­ловия установки. Подбирают счетчик воды на пропуск макси­мального расчетного расхода (без учета противопожарного расхода), который не должен превышать наибольшего (крат­ковременного) расхода для данного счетчика.

Скоростной счетчик работает при пропуске через него рас­хода воды, составляющего около 40-50 % его максимальной предельной пропускной способности (характерного расхода). Характерным считается предельный часовой расход, при кото­ром потери напора в счетчике составляют 10 м (0,1 МПа). Ми­нимальный расчетный расход воды, составляющий примерно 6-8 % среднечасового или 6-10 % максимального расчетного расхода, не должен быть меньше предела чувствительности счетчика или наименьшего допустимого расхода. Удлинение срока службы счетчика достигается, если средний часовой рас­ход воды, пропускаемой через него, не превышает 4 % макси­мального суточного водопотребления.

Для учета количества воды, подаваемой различным потре­бителям, например в большие продуктовые магазины, столо­вые и т.п., используют дополнительные (местные) счетчики. Для учета малых расходов воды (от 0,006 до 3 м 3 /ч) могут при­меняться ротаметры. Ротаметр представляет собой вертикаль­ную конусную стеклянную трубку (на ней нанесена шкала с де­лениями), внутри которой находится ротационный «попла­вок», свободно вращающийся в воде, движущейся снизу вверх; верхняя грань «поплавка» указывает на шкале расход воды, проходящей через ротаметр. Большие расходы воды (более 500 м 3 /ч) измеряют с помощью сужающих устройств – диа­фрагм, сопел и труб Вентури, которые позволяют определять расход воды по перепаду давления до сужения и после него. Для измерения расхода по перепаду давления применяют диф­ференциальные манометры, проградуированные на опреде­ленный диапазон расхода.

“>арматуры , контрольно-спускового крана, соединительных частей и патрубков из водо-газопроводных стальных труб.

Различают простые водомерные узлы и водомерные узлы с обводной линией. Водомерный узел с обводной линией применяют при наличии одного ввода. Еще он применим в том случае, если устройство для измерения количества расходуемой воды не рассчитано на пропуск пожарного расхода. Запорную арматуру устанавливают до и после измерительного устройства для возможности его замены или проверки правильности его показаний, а также отключение внутренней сети от ввода и ее опорожнение.

“>давления , проверки правильности показаний измерительного устройства и обнаружения утечки воды в системе предназначен контрольно-спускной кран.

Монтаж водомерного узла осуществляется только на действующих и заполненных водой водопроводах, прошедших промывку и опрессовку. Водомерный узел должен быть установлен в теплом и сухом нежилом помещении. Его местонахождение должно быть доступным для осмотра. Чаще всего водомерный узел располагают в помещениях центрального теплового пункта, в подвалах или на лестничных площадках здания. Чтобы избежать излишних потерь напора, водомерные узлы собирают из наименьшего числа отводов и фасонных частей, устанавливая измерительное устройство на прямом участке. Водомерный узел жестко крепят к полу или стенам так, чтобы ось водосчетчика находилась на высоте 0,3-1 м от пола. Если возникающие усилия не могут быть восприняты стыками труб, на поворотах — это сооружение, предназначенное для транспортировки жидких, газообразных и твердых (сыпучих) продуктов.

“>трубопроводов предусматривают упоры. Водонапорные баки устанавливают на деревянные брусья, которые опираются на поддон. Поддон должен выступать за контуры бака на 100 мм.

Для измерения расхода воды устанавливаются крыльчатые или турбинные счетчики, входящие в состав водомерных узлов. Крыльчатые счетчики устанавливаются только на горизонтальных участках трубопроводов с резьбовым соединением. Ось вращения у них расположена перпендикулярно направлению движения воды. Турбинные счетчики воды присоединяются на фланцах к трубопроводам, находящимся в любом положениис направлением движения воды снизу вверх. Отличаются от крыльчатых тем, что ось вращения параллельна направлению движения воды.

Регулярно нужно организовывать проверку точности счетчиков. Ее могут проводить сотрудники организации, обеспечивающей техническое обслуживание водомерного узла, или специализированные предприятия. После проведения поверки выдается соответствующее заключение. Поверка может осуществляться без демонтажа прибора с помощью специальных ультразвуковых, электромагнитных и мобильных поверочных устройств. Приборы, осуществляющие коммерческий учет горячей или холодной воды, должны быть защищены от несанкционированного разбора и изменения показаний счетчика. Для этого они пломбируются.

Случайные материалы:

Радиочастотный преобразователь солей жесткости «Рапресол» предназначен для защиты и очистки от отложения солей жесткости (накипи) на внутренних поверх …

Водосчетчики крыльчатые с диаметрами условного прохода 15, 20, 25, 32 и 40 мм, изготовленные по ТУ4213-200-03215076-98 предназначены для измерения объ …

Плановое отключение горячего водоснабжения в России практикуется ежегодно. Кто-то вспоминает о своих родственниках и знакомых. Кто-то активно эксплуат …

Контроллер (реле) сухого хода LP/3 – механическое устройство, предназначенное для защиты водяных насосов от работы без воды (режим сухого хода). …

Установка АСДР “Комплексон-6” используется для химической водоподготовки и представляет собой автоматическую систему дозирования реагентов. Комп …

Вводом называется ответвление от наружной сети до водомер­ного узла. Вводы прокладывают с уклоном 0,003 от зда­ния, обычно под углом 90° к его стене. При выборе места расположения ввода обязательно следует учиты­вать возможность установки водомера в здании непосредственно за первой его сте­ной в помещении теплом и доступном для осмотра.

В месте присоединения ввода к наруж­ной сети сооружают колодец для размеще­ния соединительных частей и задвижки.

В отдельных случаях разрешается уст­раивать одно ответвление на несколько зданий с прокладкой транзитных магист­ралей под зданиями и между ними.

В жилых зданиях объемом менее 70 тыс. м 3 , а также в зданиях общественного назначения, имеющих не более двух лест­ниц на два этажа, допускается один ввод.

В общественных зданиях и производственных предприятиях, пере­рыв работы водопроводных сетей в которых недопустим, устраива­ют два ввода и более. Сети противопожарных водопроводов с чис­лом пожарных кранов более 10 нужно присоединить к наружной сети также не менее чем двумя вводами. При этом сети устраивают кольцевые или закольцованные вводами.



Диаметр ввода определяют расчетом на пропуск максимального расхода воды в здание. При устройстве двух и более вводов их не­обходимо присоединять по возможности к различным участкам наружной водопроводной сети. Расчет водопроводных сетей, питае­мых несколькими вводами, нужно производить, исходя из предпо­ложения, что один из вводов выключен на ремонт. Вводы монтируют из следующих труб:

1) из чугунных при диаметре ввода 50 мм и более;

2) из стальных оцинкованных при диаметре вводов менее 50 мм, а так­же для ответвлений от наружных сетей, выполненных из стальных труб;

3) из пластмассовых при диамет­ре ввода до 100. мм.

Стальные трубы должны быть за­щищены от коррозии.

В жилых помещениях устраивать вводы не допускается. Ввод и водо­мерный узел размещают в легко до­ступных для осмотра помещениях непосредственно за наружной стеной здания (не далее 1—2 м), имеющих температуру зимой не ниже Т. Глу­бина заложения ввода принимается равной глубине заложения наружных сетей.

Подземный участок трубопровода прокладывается перпендику­лярно к зданию ниже уровня промерзания на 30 см до верха трубы, по наикратчайшему пути, с уклоном 0,003 в сторону наружной или дворовой сети для возможности его опорожнения. При устройстве двух и более вводов они должны быть присоединены к разным улич­ным магистралям. Если такой возможности нет, то расстояние меж­ду присоединениями должно быть не менее 15 м, а на наружном трубопроводе в середине между врезками должна быть установлена задвижка.

Ввод в плане должен отстоять не менее чем на 2 м от выпусков канализации; при пересечениях с канализационными трубами ввод должен проходить по уровню выше их не менее чем на 40 см. Рас­стояние ввода в плане от кабельных и других инженерных сетей принимается согласно СНиП П-Г. 3—62. При сухих грун­тах в местах прохода через фундамент здания ввод прокладывает­ся через гильзу из металлической трубы диаметром на 200 мм больше наружного диаметра ввода. Гильза прочно заделывается в кон­струкцию фундамента. Пространство между гильзой и вводом за­делывается просмоленным канатом и мятой глиной, а снаружи шту­катурится цементным раствором (рис. 12, а). При мокрых и влаж­ных грунтах в месте прохода укладывается патрубок с приварен­ными кольцевыми ребрами из листовой стали 6 = 8—10 мм, про­странство около патрубка бетонируется, а с наружной стороны уст­раивается глиняный замок, который выводится выше уровня зале­гания грунтовых вод (рис. 1.3.7 б) .

В случае прокладки ввода ниже подошвы фундамента между по­следней и верхом трубы должно быть расстояние не менее 100 мм, которое также заделывается мятой глиной, а в фундаменте над тру­бой выполняется разгрузочная арка или перемычка.

Рис. 1.3.7. Проход вводом через толщу фундамента: а —в сухих грунтах; 1 — трубопровод ввода; 2 — просмоленный канат; 3 — цементная штукатурка; 4 — мятая глина; 5 — толщина фундамента; 6 — гильза; б — в мокрых грун­тах; 1 — трубопровод ввода; 2 — глиняный замок (выводить выше уровня грунтовых вод); 3 — стальные ребра из листовой стали толщиной 8—10 мм; 4 — бетонная заделка; 5 — толщина фундамента.

Внутри здания ввод заканчивается водомерным узлом, за исклю­чением тех случаев, когда водомер установлен в наружном колод­це. При наличии подвала водомер устанавливается на уровне пола подвала. Если подвал отсутствует, для водомерного узла выполня­ют приямок в нежилом, сухом помещении. Обычно таким местом служат лестничная клетка, коридор и т. д. Помещение во­домерного узла должно быть легко доступно для снятия показа­ний водомера. При прокладке ввода под полом первого этажа (в грунте) сталь­ные трубы покрывают битумной обмазкой, а в местах прохода вбли­зи наружных стен около труб делается кожух с теплоизоляционной засыпкой шлаком или опилками.

Для учета расхода воды в зданиях устанавливают водомеры. Учет воды производится с целью определения стоимости израсходо­ванной воды, а также для выявления утечки воды в случае неис­правности арматуры, труб или фасонных частей.

Учет воды позволяет также определить фактические нормы ее потребления, необходимые для проектирования новых водопро­водов и усовершенствования существующих.

В системах внутреннего водопровода применяют скоростные водомеры: крыльчатые, турбинные или комбинированные.

Скоростные крыльчатые водомеры с вертикальной крыльчаткой (рис. 99,а) применяют для учета небольших количеств воды. Корпус водомера отлит из металла или пластмассы, внутри него установлена на вертикальной оси целлулоидная или пластмассовая вертушка, вращаемая струей протекающей воды. Вращение вертушки переда­ется шестеренками счетному механизму. Отсчет количества воды, прошедшей через водомер, фиксируется на круглых циферблатах.

Турбинные водомеры с горизонтальной вертушкой применяют для учета больших количеств воды. Вертушка представляет собой турбинку с металлическими винтовыми лопастями (рис. 1.3.8, б). Турбинка вращается на горизонтальной оси, совпадающей с осью трубы. Вращение турбинки передается червячной передачей шесте­ренке, надетой на вертикальную ось, и последней счетному механиз­му, регистрирующему количество протекающей воды. В водомере имеются струевыпрямители, выравнивающие струю воды перед водомером. Водомеры изготовляют диаметром от 50 до 200 мм.

Рис. 1.3.8. Скоростные водомеры: а – крыльчатый, б – турбинный: 1 – корпус; 2 – передаточный механизм; 3 – счетный механизм; 4 – циферблат; 5 – крышки; 6 – вертушка или турбина; 7 – сетка; 8 – струевыпрямитель.

Для измерения расхода воды при значительных колебаниях его устанавливают комбинированные водомеры, смонтированные из двух: малого и большого; их снабжают особыми клапанами, авто­матически переключающими движение воды с малого водомера на большой, и обратно при изменении расхода воды.

Комбинированный водомер (рис. 1.3.9.) имеет весовой клапан 1. При небольших расходах работает только малый водомер 2, при больших расходах клапан под напором воды поднимается и откры­вает доступ к большому водомеру 3. Расход воды регистрируется двумя счетчиками, при учете их показания суммируются.



Рис. 1.3.9. Комбинированный водомер: 1 – весовой клапан; 2 – малый водомер; 3 – большой водомер.

Водомеры монтируют без обводной и с обводнойлинией. Устройство обводной линии у водомера обязательно при наличии одного ввода, с тем чтобы и водомер и обводная линия были рассчитаны на пропуск общего расчетного расхода воды.

Крыльчатые водомеры следует устанавливать только горизон­тально. Турбинные водомеры можно устанавливать как горизон­тально, так и в наклонном или вертикальном положении при усло­вии тока снизу вверх.

До и после водомера устанавливают запорную арматуру (вен­тили или задвижки). Ответвление от магистрального трубопровода устраивают только за вторым вентилем (после водомера). Между водомером и вторым вентилем (считая по движению воды) устанав­ливают контрольно-спускной кран в виде тройника с водоразбор­ным краном или пробкой. Обводная линия включается в работу в случае снятия водомера для ремонта или смены его, а также там, где это предусмотрено при пожаре — для пропуска увеличенного расхода.

Рис. 1.3.10. Устройство водомерных узлов: а — схемы водомерных узлов; б — водомерный узел с обводной линией с проходом ввода напрямую; / — водомер; 2 — запорное устройство до водомера; 3 —запорное устройство после водомера; 4 —контрольно-спускной кран; 5 — основной трубопровод; 6 — обводная линия; 7 — опломбированная задвижка на обводной линии; 8 — переходы

1.3.6. Трубопроводная иводоразборная арматура

Трубопроводную арматуру устанавливают на водопроводной сети для управления потоком жидкости: изменения его расходов, давления, перекрытия потока. Водоразборная арма­тура регулирует подачу воды потребителю. Качество и пара­метры арматуры должны быть не ниже, чем у трубопроводов, на которых она устанавливается. Арматура должна выдержи­вать максимальное давление, не меньшее, чем трубы системы водоснабжения. В закрытом положении арматура не должна пропускать воду, на корпусе и уплотнительных поверхностях не допускается появление стекающих капель. Диаметры арматуры имеют те же величины условных проходов, что и трубы для их соединения.

По способу присоединения к трубопроводам арматура разделяется на муфтовую, имеющую присоединительные па­трубки с внутренней резьбой; цапковую, где патрубки с наружной резьбой, и фланцевую.

В зависимости от назначения трубопроводная арматура разделяется на запорную, регулирующую, предохранительную.

Запорная арматураперекрывает поток жидкости и отклю­чает отдельные участки трубопровода для осмотра и ремонта.

В качестве запорной арматуры применяют вентили, задвиж­ки, пробочные краны.

Регулирующая арматура поддерживает на сети расход или давление на уровне, обеспечивающем работу системы в опти­мальном режиме.

К регулирующей арматуре относятся регуляторы давления и расхода. В качестве регулирующей арматуры используют также запорные вентили и диафрагмы, установленные перед водоразборной арматурой, на разводках, у основания стояков и магистралях. Регулирующая арматура изготовляется из тех же материалов, что и запорная.

Регуляторы давления поддерживают постоянное давление в системе независимо от расхода.

Стабилизаторы давления устанавливают на этажных разводках к арматуре, чтобы поддерживать постоян­ное давление перед арматурой и уменьшить непроизводи­тельные расходы воды (до 40%).

Регуляторы расхода воды представляют собой переменные гидравлические сопротивления, обеспечивающие постоянный расход при изменяющемся давлении на входе регу­лятора.

Самым простым средством регулирования (ограничения) расхода являются диафрагмы (диски с отверстием), на которых гасится избыточное давление перед арматурой (давление, пре­вышающее рабочее давление арматуры). Установка диафрагм на квартирных разводках и перед во­доразборной арматурой снижает расход воды в здании на 10-15%.

Предохранительная арматура защищает систему от повре­ждения при случайном превышении параметров транспорти­руемой среды над предельно допустимыми. К предохранитель­ной арматуре можно отнести предохранительные, обратные клапаны и воздухоотводчики.

Предохранительные клапаны автоматически выпу­скают воду из труб, воздушных, водяных резервуаров при по­вышении давления сверх допустимого. При понижении давле­ния они закрываются.

Обратные клапаны предотвращают движение воды в обратном направлении при остановке насосов, при падении давления в наружной сети ниже, чем во внутренней системе с емкостями.

Воздухоотводчики предотвращают образование воздушных пробок в верхних частях системы путем выпуска воздуха из трубопровода.

Водоразборная арматура предназначена для отбора воды из системы для проведения процедур или работы технологическо­го оборудования. Водоразборная арматура является запорно-регулирующей, так как в процессе пользования она регулирует расход воды, а по окончании пользования герметично перекрывает поток во­ды.

По способу монтажа различается настольная (набортная) арматура, устанавливаемая на санитарно-техническом приборе или оборудовании; настенная — монтируе­мая над прибором на стене помещения. При скрытой прокладке трубопроводов используется встроен­ная арматура (корпус и подводки арматуры скрыты в стене) и застенная (корпус арматуры расположен открыто за стеной помещения).

Водоразборная арматура делится на: краны, подающие во­ду одной температуры (холодной или горячей); поплавковые клапаны для наполнения емкостей до определенного уровня; смесители, имеющие две подводки воды (холодную или горя­чую) и позволяющие изменять расход и температуру подавае­мой воды.

По конструкции различают смесители: вентильные; с одной рукояткой, в которых регулирование температуры и расхода воды осуществляется одним рычагом или рукояткой; термо­статические, автоматически обеспечивающие постоянную тем­пературу воды независимо от давления на подводках к смеси­телю.

Термостатические смесители являются наиболее сложной во­доразборной арматурой. Они удобны в пользовании, экономят воду и обеспечивают постоянную температуру независимо от давления воды в подводках.

В зависимости от прибора, с которым установлен смеси­тель, различают смесители для ванн, умывальников, моек, ду­шей, биде и т. д.
